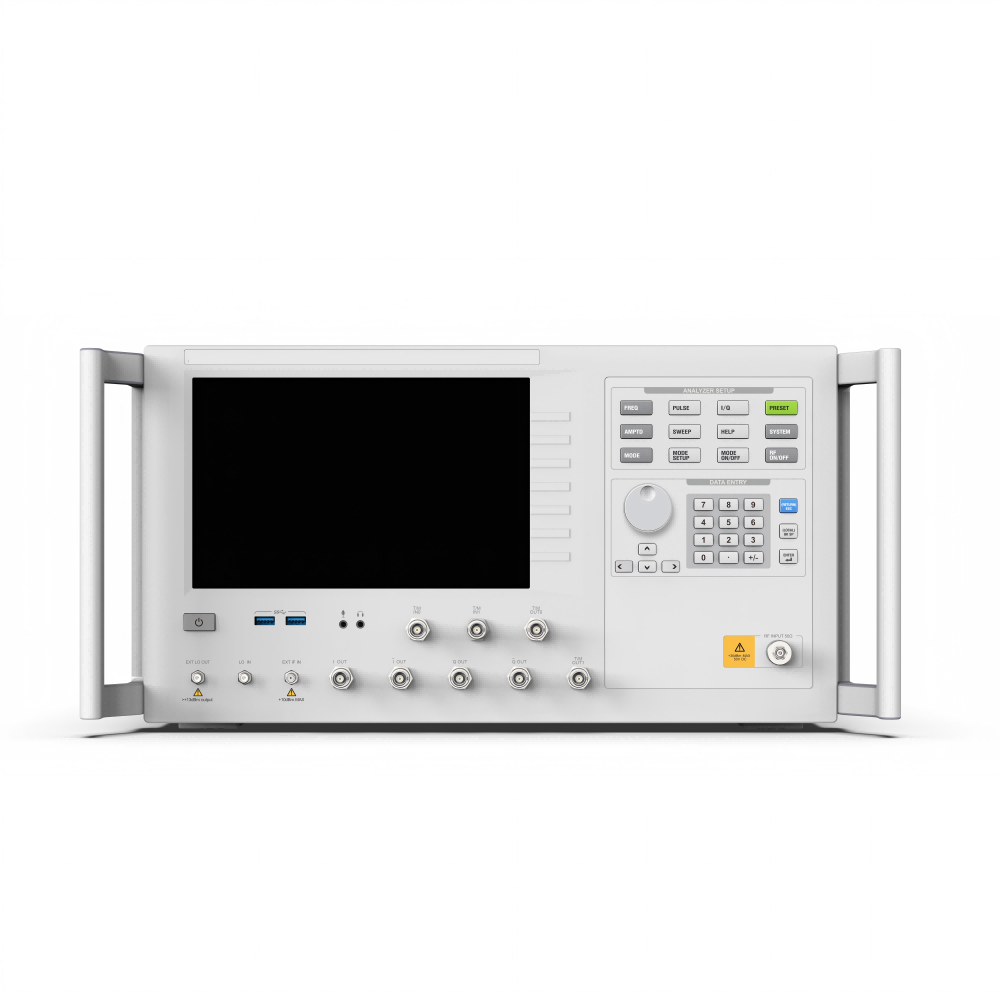

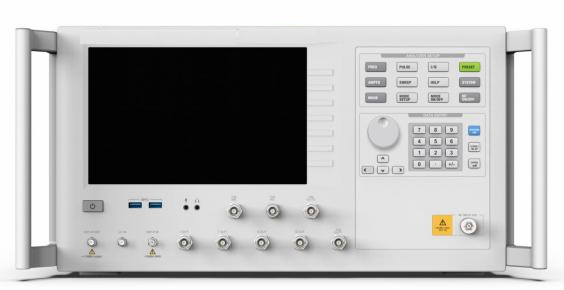

HXL-S8000系列矢量信号发生器
r 产品概述：
HXL-S8000 系列矢量信号发生器 频 率 范 围 覆 盖250kHz~44GHz ，最大信号带宽支持 2GHz ，功能全面，配置灵活，能够满足研发，生产，维修，科教和其他相关领域的需求。
r 主要特性：
l 频段覆盖 250kHz~44GHz
l 1GHz 时的输出功率 ：- 120dBm 至+15dBm
l 支持脉冲调制功能
l 最大射频调制带宽 2GHz
l 支持 3G/4G/5G 矢量信号生成和导入
l 支持 ALC 关断功率保持功能（在特殊情况会使用
l ALC 关断功能，此时功率精度会下降）
l 4Gbytes 波形回放存储器
l 支持高达 491.52MHz 速率实时生成波形
n 频率指标
频率 | HXL-S8440 | HXL-S8180 |
频率范围 | 9kHz~44GHz | 9kHz~18GHz |
可设置频率分辨率 | 0.01Hz | 0.01Hz |
频率分辨率 | 0.05Hz | 0.05Hz |
内部参考源 |
|
频率 | 10MHz |
频率精度 | ±[（距最后一次校准的时间× 频率老化率）+ 温度稳定度 + 初始准确度 ] |
初始准确度 | ±0.04ppm |
温度稳定度 | <±50ppb(0℃~+50℃) |
频率老化率 | ≤±0.5ppb/日；≤±50ppb/第一年； |
n 幅度指标
幅度指标需要在 ALC 打开状态才能保证，如果发现信号精度较差，用户需要检查是否将 ALC 设置成了关闭状态。信号源端口如果有反向输入信号，也将会影响输出信号精度，需要在端口和待测器件之间加 10dB 以上衰减器才能降低对信号精度影响。
输出功率 | |
输出步进 | 0.01dB |
输出范围 |
|
10MHz~190MHz | 4dBm ~- 120dBm |
190MHz~500MHz | 10dBm ~- 120dBm |
500MHz~4. 1GHz | 15dBm ~- 120dBm |
4. 1GHz~18GHz | 7dBm ~- 120dBm |
18GHz~40GHz | 5dBm ~- 120dBm |
40GHz~44GHz | 0dBm ~- 120dBm |
电平精度 | ||||||
| 16~ 10d
Bm | 10~8d
Bm | 8~0d
Bm | 0~-50d
Bm | -50dBm ~- 110d Bm | - 110dB m ~- 120d Bm |
10MHz~190 MHz |
- |
- | 正负 0.7dB | 正负 0.7dB | 正负 1.0dB | 正负 2.0dB |
190MHz~500MHz |
- | 正负 0.7dB | 正负 0.7dB | 正负 0.7dB | 正负 1.0dB | 正负 2.0dB |
500MHz~4.1 GHz | 正负 0.7dB | 正负 0.7dB | 正负 0.7dB | 正负 0.7dB | 正负 1.0dB | 正负 2.0dB |
4. 1GHz ~ 18GHz |
- |
- | 正负 0.7dB | 正负 0.7dB | 正负 1.2dB | 正负 2.0dB |
18GHz |
- |
- | 正负 | 正负 | 正负 | 正负 |
~40GHz |
|
| 0.7dB | 0.7dB | 1.8dB | 2.5dB |
40GHz |
- |
- | 正负 | 正负 | 正负 | 正负 |
~44GHz |
|
| 0.7dB | 0.7dB | 1.8dB | 2.5dB |
以上数据是针对 25℃±5℃的引用数据，在整个温度范围内精度下降小于 0.05dB/℃。
最大安全输入电平 | |
最大输入直流电压 | 0V dc |
最大连续波射频功率 | +30dBm |
n 输出信号切换速度
矢量信号发生器单音频率切换速度小于 100ms ，幅度切换速度小于 50ms ，RF ON/OFF 开关速度是小于 50ms。
n 相位噪声
相位噪声（20 ℃ ~30 ℃ , CF= 1 GHz ，10dBm） | ||
偏置 | 保证值 | 典型值 |
100Hz | -93dBc/Hz | -96dBc/Hz |
1kHz | - 116dBc/Hz | - 124dBc/Hz |
10kHz | - 130dBc/Hz | - 136dBc/Hz |
100kHz | - 132dBc/Hz | - 137dBc/Hz |
1MHz | - 132dBc/Hz | - 140dBc/Hz |
5MHz | - 137dBc/Hz | - 145dBc/Hz |
n 输出电压驻波比
1 ，ALC ON 内稳幅状态
| 输出小于等于-10dBm | |
| 典型值 | 保证值 |
10MHz~190MHz | 1.8 | 2.0 |
190MHz~800MHz | 1.8 | 2.0 |
800MHz~4. 1GHz | 1.8 | 2.0 |
4. 1GHz~18GHz | 1.8 | 2.0 |
18GHz~40GHz | 2.0 | 2.2 |
40GHz~44GHz | 2.0 | 2.2 |
2 ，固定衰减状态
| 典型值 | 保证值 |
10MHz~190MHz | 1.4 | 1.8 |
190MHz ~800MHz | 1.4 | 1.8 |
800MHz~4. 1GHz | 1.4 | 1.8 |
4. 1GHz~18GHz | 1.6 | 2.0 |
18GHz~40GHz | 1.8 | 2.0 |
40GHz~44GHz | 1.8 | 2.2 |
n 频谱纯度
谐波（在+5dBm 与最大输出功率两者中的较小者） | 25dBc |
分谐波（在+5dBm 与最大输出功率两者中的较小者） | 38dBc |
非谐波 | 45dBc |
n 调制特性
矢量信号调制 |
支持 UMTS，LTE FDD，LTE TDD，NB-IOT，5GNR，5GNR CPE 调制。在 1GHz 频点时，LTE 64QAM 调制 EVM 小于 0.4%。 |
矢量信号削峰功能 |
支持削峰，峰均比可调整。 |
脉冲调制 | ||
支持脉冲调制功能， 占空比可调。 | ||
基础调制 | ||
支持 AM、 FM、 PM ， FSK、 PSK、QAM。 | ||
矢量调制性能 | ||
制式 | LTE FDD | 5G NR |
调试方式 | 64 QAM | 64 QAM |
配置 | TM 3.1 | TM 3.1 |
频率范围 | 1800M~2200M | 1000M |
最大功率 | 小于 7dBm | 小于 7dBm |
误差矢量幅度 EVM（Error Vector Magnitude） | 典型值 0.4% 保证值 小于 0.5% | 典型值 0.4% 保证值 小于 0.55% |
幅 度 误 差 （ Magnitude Error） | 小于 2 | 小于 2 |
n 外部输入与输出
前面板射频输入 | 50 Ω , 2.4mm 阳头 |
10M/100M 参 考输入 | 10 MHz/100MHz，-5 dBm~+10 dBm，50 Ω , BNC型阴头 频率锁定范围：规定外部参考输入频率的±2× |
| 10_6 |
10M 参考输出 | 10 MHz ，>0 dBm ，50 Ω , BNC 型阴头 频率精度：10MHz±（10MHz×频率参考精度） |
外部触发 | 1.2V~3.3 V TTL ，BNC 型阴头 |
触发输出 | 3.3 V TTL ，BNC 型阴头 |
n 通信接口
USB | 2 个 USB 3.0 ，前面板；4 个 USB2.0 后面板 |
LAN | RJ45 10/100/1000M |
n 网络设置
仪表内部有两个网络地址 internal 和 external。其中 internal 默认 IP 地址是 199.33.33.1，子网掩码是 255.255.255.0 的网络是仪表内部网络，切勿进行更改，如不小心进行更改，请更换为原默认值。external 是仪表对外的接口，IP 地址可以根据需要进行设置，但是不能设置成199.33.33.33 和 199.33.33.1 ，否则会造成 IP 冲突。
仪表操作系统默认用户名是Administrator，密码是f 或者Administrator （根据出厂情况随机决定，密码用户可以自行更改）。
n 一般指标
显示 | TFT LCD ，1280*800 ，10.1 英寸 |
存储 | 运行内存空间 16 GByte ，存储空间 256GByte |
电源 | 输入交流电压范围 100 V~240 V ，AC 频率 50 Hz |
功耗 | 小于 200W（典型功耗 180W） |
温度环境 | 工作温度 0 ℃至 45 ℃ , 存储温度-20 ℃至 70 ℃ |
尺寸 | 宽：452.3mm 长： 445 mm 高：242.5mm（不含防撞块 和把手） |
重量 | 28kg（HXL-S800040G） 22kg（HXL-S800018G） |
n 数据导入功能
HXL-S8000 系列矢量信号发生器提供矢量数据导入功能，进入菜单System ，点击 UpLoad File 按键，选择对应的制式，速率等信息
