射频功率容量测试系统

精准界定功率边界：射频功率容量测试仪，为高可靠性通信系统保驾护航

在通信基站、广播发射、航空航天及国防电子等高功率射频系统中，元器件的功率容量是决定系统长期可靠性、安全性与成本效益的关键参数。传统测试方法往往依赖经验估算或极限制动测试，无法精确量化器件在实际工作条件下的真实功率承载边界，更难以在研发阶段有效暴露潜在的热衰退、非线性劣化与长期稳定性风险。

我们推出的射频功率容量测试仪，正是为解决这一核心挑战而生。它不仅是功率测量设备，更是一套集成功率加载、热应力模拟、在线监测与失效分析于一体的高精度可靠性验证系统，帮助您在实验室环境中，精准界定每一个射频器件与子系统的真实功率极限。

为什么您的产品需要功率容量测试？

· 避免现场失效：提前暴露器件在高温、长时间满载下的性能衰减或突发故障。

· 优化散热设计：基于实测热功率曲线，指导散热方案，提升产品功率密度。

· 验证安全裕度：精准测量功率容限，为系统降额设计提供可靠数据支撑。

· 降低保修成本：通过筛选功率边界不足的批次，大幅降低现场返修率。

产品核心优势

1. 真实工况模拟，精准加载应力

· 支持从CW、脉冲到复杂调制信号的功率加载

· 内置温度控制与监测接口，支持外接温箱或直接测温，实现 “功率-温度”双应力测试

· 可编程功率斜坡、循环压力与长期老化测试模式，模拟最严苛工作条件

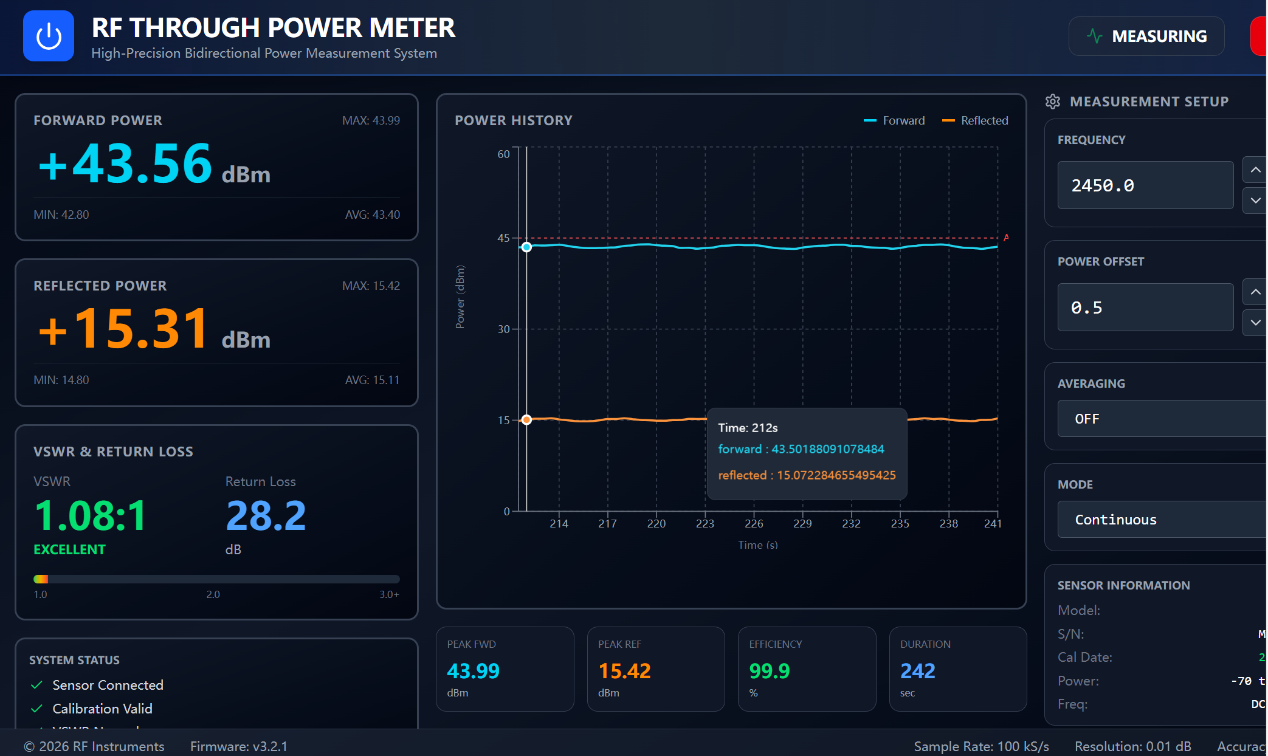

2. 高精度功率与参数监测

· 实时监测输入/输出功率、效率、增益压缩、谐波及热阻变化

· 在测试过程中持续记录性能趋势，捕捉细微的性能漂移

3. 智能失效保护与诊断

· 自动检测被测件性能突变或过热，及时降低功率或停机，保护昂贵样品

· 记录失效前关键数据（功率、温度、时间等），助力根因分析

4. 一体化测试流程

· 集成测试序列编辑、数据采集、报告生成功能

· 支持标准功率容量测试规范（如 MIL-STD、Telcordia 等），亦可自定义测试方案

典型应用场景

· 功率放大器评估：精确测量PA在高温下的饱和功率、效率与线性度边界

· 滤波器与耦合器功率容限测试：验证无源器件在大功率下的温升与插损稳定性

· 天线与馈线系统验证：测试系统在峰值功率下的耐受能力与无源互调表现

· 器件筛选与批次一致性检验：用于产线快速分档或可靠性抽样测试

· 科研与失效分析：研究新材料、新结构器件的功率失效机理

技术规格亮点（可根据实际型号调整）

项目	说明
频率范围	可选覆盖DC～6GHz / 18GHz / 40GHz等
功率输出范围	最高可达500W（均值），峰值功率根据需求定制
功率精度	±(读数值的X% + Y W)，温度补偿后
监测参数	P_in、P_out、效率、增益、谐波、热阻等
温度模拟范围	-40℃ ～ +150℃（配合外接温箱）
测试序列	支持功率斜坡、循环应力、长期老化等可编程模式
保护功能	过功率、过温、过流、失配保护等
数据接口	LAN、USB、GPIB，支持SCPI指令与第三方软件集成

为您带来的核心价值

· ✅ 量化功率边界：用数据代替猜测，明确产品的安全工作区间。

· ✅ 缩短研发周期：快速识别设计瓶颈，加速高功率产品上市。

· ✅ 提升产品可靠性：在出厂前剔除潜在薄弱环节，降低现场故障风险。

· ✅ 符合行业标准：支持国内外可靠性测试标准，助力产品进入高端市场。

功率容量，决定系统的高度与寿命。
让我们帮助您在实验室中预演现实世界中最严苛的挑战，确保您的射频产品在功率边界内始终稳定、可靠、卓越。

�� 适合对象：射频功率器件制造商、通信设备研发中心、航空航天研究所、国防电子单位、第三方检测实验室等。

极限可测，可靠可期。
射频功率容量测试仪——为高功率应用奠定可信基石。
