经济型网络分析仪模块

产品介绍

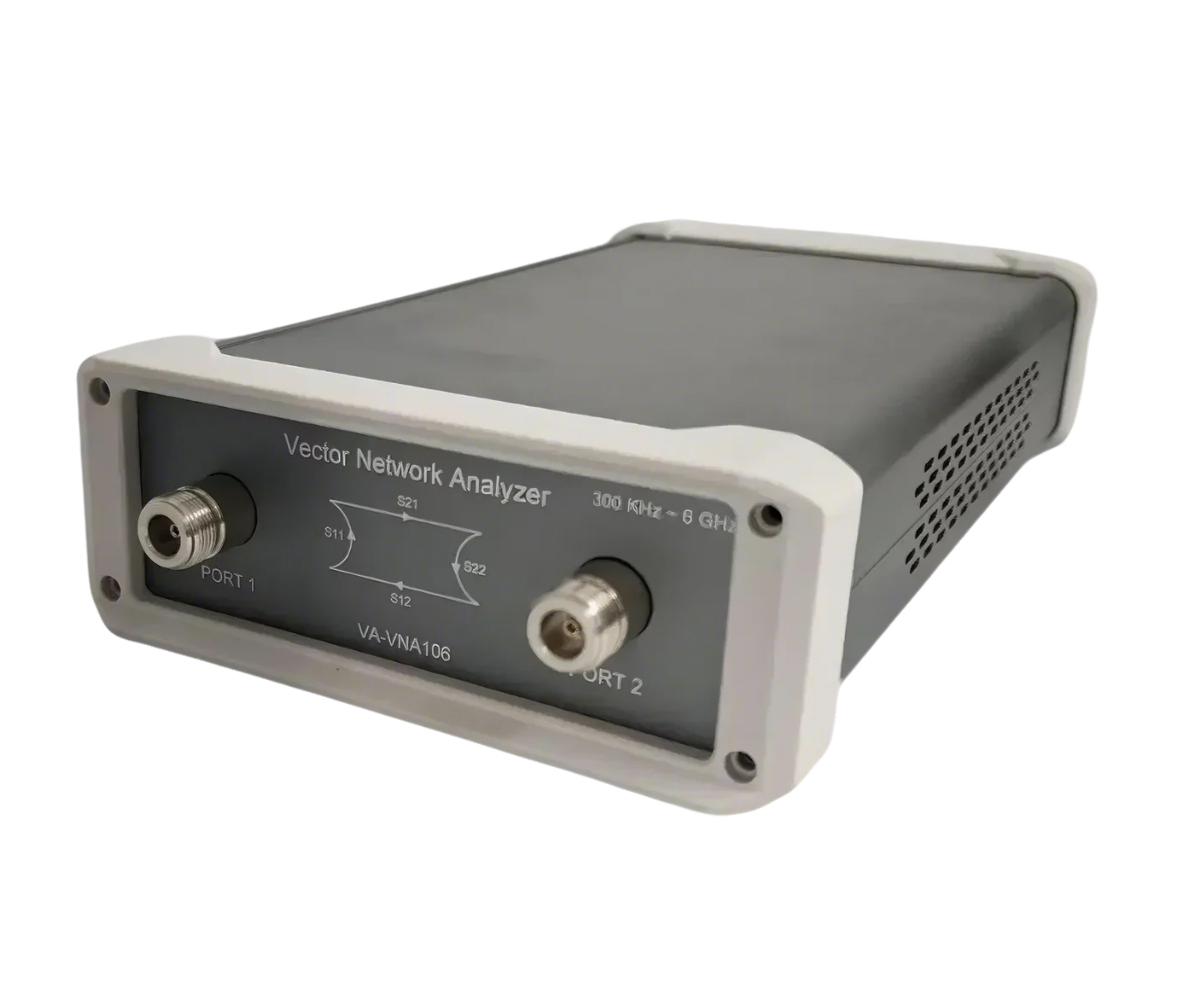

MTI系列模块网络分析仪——高性价比的6GHz射频测试解决方案

核心特点

宽频覆盖与高性能

 - 支持100kHz-6GHz超宽频率范围，满足从低频射频到微波器件的全场景测试需求

 - 双端口设计，单次扫描即可获取S11/S21/S12/S22全参数，大幅提升测试效率

 - 动态范围达80-90dB@3GHz，确保微弱信号的高精度捕捉

模块化灵活配置

 - 采用模块设计，支持多端口扩展，最多可以扩展到8端口

 - 内置FPGA+STM32双核架构，硬件算法可编程升级，适应未来测试需求演进

极简操作与智能软件

 - 提供Windows桌面软件，支持一键校准、实时数据可视化及报告生成

 - 集成TDR时域反射、史密斯圆图、滤波器响应分析等20+种专业工具

 工业级可靠设计

 - 独立电源管理系统，噪声抑制比优于-110dBc，保障复杂环境下的稳定性

 - 全金属屏蔽外壳，支持-10℃~50℃宽温工作，适应实验室与现场测试场景

技术规格

 - 频率范围           100kHz~6GHz

 - 测量端口           2端口（SMA-K母头），支持8端口扩展

 - 动态范围           ≥80dB@3GHz，≥50dB@6GHz

 - 轨迹噪声           <0.006dB RMS（1kHz中频带宽）

 - 扫描速度            10,000点/秒（全S参数同步测量）

 - 校准类型           SOLT/TRL/LRM全支持，内置电子校准件自动补偿

 - 数据接口           USB 3.0+千兆以太网，支持远程控制与实时数据流传输

 - 供电方式           12V DC（USB供电）

 - 显示与存储        外接电脑，支持CSV/Touchstone格式导出

 - 尺寸/重量         180×120×45mm / 850g

适用场景

 - 研发验证：5G/物联网射频模块、滤波器、天线等器件的S参数测试

 - 生产测试：批量自动化校准、PCB阻抗一致性检测

 - 教育实训：微波网络分析、史密斯圆图教学演示

 - 现场维护：基站天馈系统故障定位、同轴电缆损耗分析
